引言：管式反应器是化工行业中广泛使用的一种装置，它以反应速度快、体积小、无活动部件、操作维护简便、连续化生产等优点著称。本文将详细探讨管式反应器的结构与工作原理，常见故障及其处理方法，及一些维护要点。

一、管式反应器的结构与工作原理

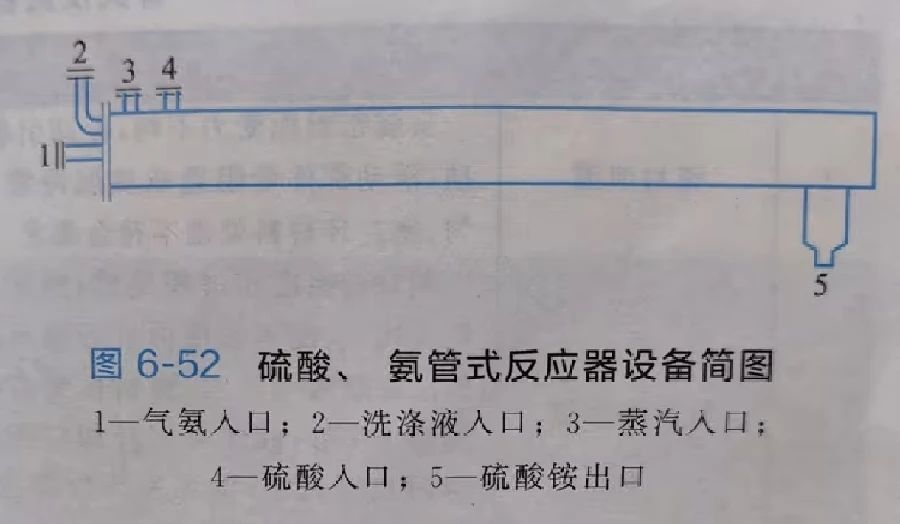

硫酸、氨管式反应器是专门用于硫酸与氨反应的设备。硫酸与气态或液态的氨分别进入管式反应器，在此过程中二者充分反应。为了确保硫酸完全中和，进入的氨量需要精确控制，以生成硫酸铵。反应管中产生的硫酸铵通过与反应管成直角的肘管喷嘴喷出。由于管式反应器内加入了回收料浆，并且硫酸与氨的反应热较大，反应器内的物流为气液混合流。这种物流在喷嘴喷出时，由于管内产生的气流作用，使得出反应器的硫酸铵被良好地雾化，并均匀地喷洒在造粒机内的物料床层上。硫酸、氨管式反应器的最高反应温度可达350℃，远高于用于磷酸与氨反应的十字管反应器的反应温度，因此对设备的耐酸腐蚀性能要求更高。硫酸、氨管式反应器的结构见下图。

刺刀管式反应器是高压法生产三聚氰胺装置中的核心设备。该反应器的操作质量直接影响到三聚氰胺产品的品质。

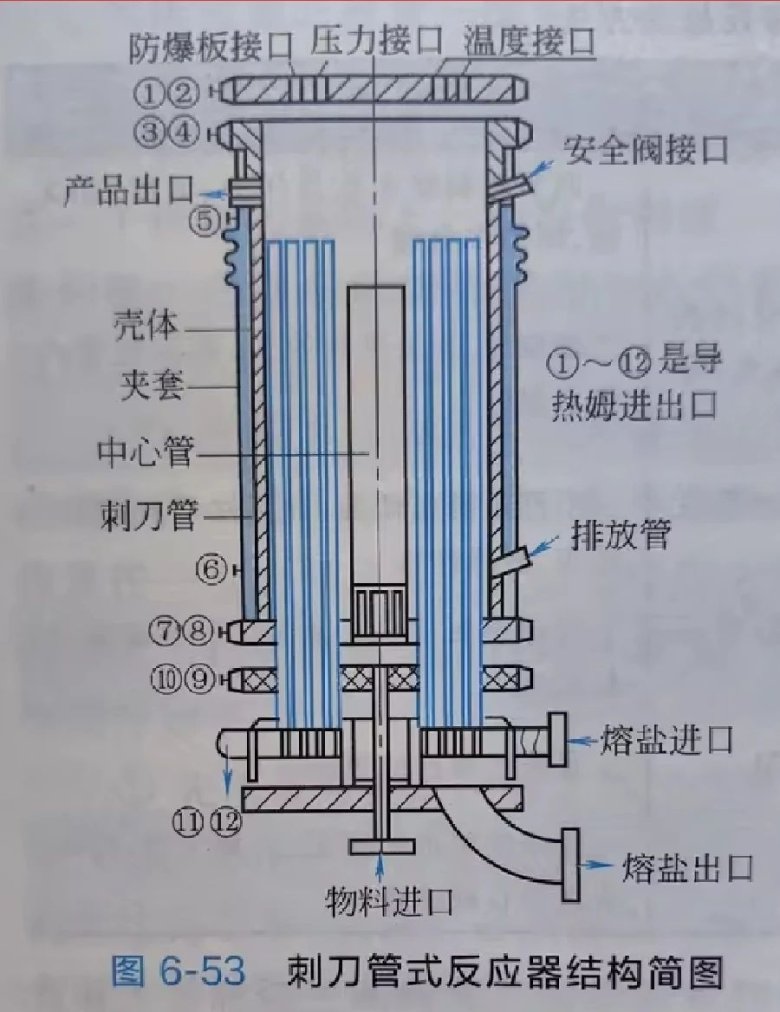

刺刀管式反应器的中心是一根直径为φ635×10的中心管，周围环绕着4层共179根刺刀管。反应器的内衬、刺刀管外管、中心管均采用高镍合金材质，封头垫片则使用纯银材质。尿素从底部进入并充满反应器后，利用密度差在刺刀管间和中心管形成循环。在循环过程中，尿素缩聚成三聚氰胺，并从反应器顶部排出。刺刀管由φ19.5×1.65的内管和φ33.4×3.38的外管组成，因其形状类似刺刀而得名。管子一端固定在管箱上，另一端可以自由伸缩。高温熔盐由分布器分成四路进入外管箱，经内、外管间的环隙上升，完成热交换后，由上端进入内管，最终汇集到内管箱。刺刀管式反应器的结构如下图所示。

二、常见故障及处理方法

2.1 故障现象：密封泄漏

故障原因：安装密封面受力不均；振动引起紧固件松动；滑动部件受阻造成热胀冷缩，局部不均匀；密封环材料处理不符合要求。

处理方法：停车修理：按规范要求重新安装；拧紧紧固螺栓；检查、修正相对活动部位；更换密封环。

2.2 故障现象：放出阀泄漏

故障原因：阀杆弯曲度超过规定值；阀芯、阀座密封面受伤；装配不当使油缸行程不足，阀杆与油缸锁紧螺母不紧，密封面光洁度差，装配前清洗不够；阀体与阀杆相对密封面过大密封比压减小；油压系统故障造成油压降低：填料压盖螺母松动。

处理方法：停车修理，更换阀杆；阀座密封面研磨；解体检查安装，并做动作试验；更换阀门；检查并修理油压系统；紧螺母或更换。

2.3 故障现象：爆破片爆破

故障原因：膜片存在缺陷；爆破片疲劳破坏；油压放出阀联系失灵，造成压力过高；运行中超温超压发生分解反应。

处理方法：注意安装前爆破片的检验；按规定定期更换；查油压放出阀联锁系统；分解反应爆破后，应做下列各项检查：接头箱超声波探伤；相接邻近高压配管超声波探伤，不合格应更新。

2.4 故障现象：反应管胀缩卡死

故障原因:安装不当，使弹簧压缩量大，调整垫板厚度不当；机架支托滑动面相对运动受阻；撑点固定螺栓与机架上长孔位置不正。

处理方法：重新安装，控制碟形弹簧压缩量，选用适当厚度的调整垫板；检查清理滑动面；调整反应管置或修正机架孔.

2.5 故障现象：套管泄漏

故障原因:套管进出口因管径变化引起汽蚀，穿孔套管定心柱处冲刷磨损穿孔；套管进出接管结构不合理；套管材料较差；接口及焊接存在缺陷；联络管法兰紧固不均匀。

处理方法：停车局部修理：改造套管进出接管结构；选用合适的套管材料；焊口按规范修补；重新安装联络管，更换垫片。

三、维护要点

与釜式反应器相比，管式反应器由于缺少搅拌器等转动部件，因此具有密封性好、振动小、管理与维护简便的优势。尽管如此，定期的巡检工作依然不可或缺。一旦运行中出现故障，必须立即采取措施，切勿疏忽大意。

反应器的振动主要有两个原因：一是由超高压压缩机的往复运动导致的压力脉动传递；二是由于反应器末端压力调节阀频繁操作而产生的压力脉动。当振幅较大时，需检查反应器入口和出口的配管接头箱紧固螺栓以及本体抱箍是否松动，并及时进行紧固。但请注意，接头箱紧固螺栓的紧固作业必须在停车状态下进行。同时，应留意碟形弹簧垫圈的压缩量，通常允许压缩量为原压缩量的50%，以确保管子在热膨胀时能够自由伸缩。反应器的振幅应控制在0.1mm以下。此外，还需定期检查钢结构地脚螺栓是否松动，焊缝部分是否有裂纹等问题。
