收藏起来！一文了解108种通用粉体加工设备的功能、作用原理
时间：2024-08-22
粉体加工设备是各类粉状原料加工必不可少的手段，包括仓储、给料、输送、粉碎、筛分、流体分级、表面处理、气固分离、液固分离、干燥、混合、混炼/捏合、造粒、成形、焙烧、冷却、包装、过程测量与控制、故障与处理以及其他粉体处理技术等操作单元。粉体技术和装备在各相关产业领域中所起到的重要性被越来越多的技术人员、企业家和政府部门所重视。

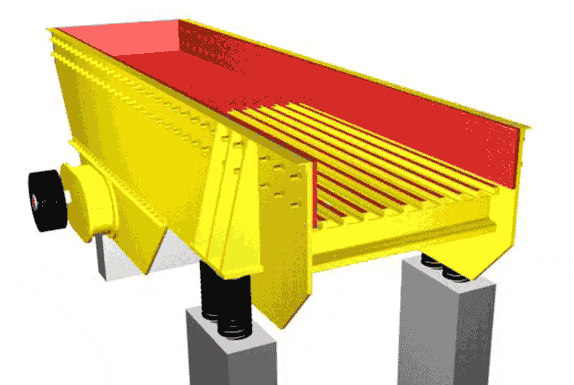

振动给料机：利用振动产生的驱动作用，均匀连续地给料。电磁振动给料机：利用电磁振动产生的驱动作用，均匀连续地给料。螺旋给料机：利用螺旋叶片旋转产生的驱动作用均匀连续地给料。圆盘给料机：利用圆盘旋转产生的驱动作用均匀连续地给料。旋转给料机：利用叶轮旋转产生的驱动作用均匀连续地给料。
颚式破碎机：利用动颚周期性地靠近与离开定颚破碎物料。圆锥破碎机：利用旋摆运动的动锥周期性地靠近与离开定锥破碎物料。锤式破碎机：利用铰接在转子上的锤头回转产生的撞击作用破碎物料。反击式破碎机：利用刚性固定在转子上的板锤与反击板的撞击破碎物料。剪切式破碎机：利用动、静锋利刀片之间相对快速运动破碎物料。冲击磨：利用水平高速旋转叶轮使物料高速离心运动，并在涡流腔内相互碰撞粉碎。球磨机/管磨：利用回转筒体内研磨介质的冲击、研磨、剪切作用粉碎物料，研磨介质有球状、短柱状、棒状等。筛分磨：利用带有筛分机构的磨机进行粉碎，并对粉碎后的物料进行分级。振动磨：利用振动筒体内研磨介质的冲击、研磨、剪切作用粉碎物料。塔磨/立式搅拌磨：利用垂直搅拌机构带动研磨介质运动产生的冲击、研磨、剪卧式搅拌磨：利用水平搅拌机构带动研磨介质运动产生的冲击、研磨、剪切作用粉碎物料。立磨/轮碾磨：利用磨盘与磨辊的相对回转运动碾磨粉碎物料，并对碾磨后的物料进行分级，如雷蒙磨、莱歇磨等。环辊磨：利用磨环(辊子)的公转与自转使磨环与磨圈之间的物料受到冲击、碰撞、剪切作用而被粉碎。卧辊磨：回转筒体使物料强制钳入筒壁与高压辊之间，并受到反复挤压、研磨、剪切而被粉碎。行星磨：利用磨筒公转与自转带动研磨介质产生的撞击、研磨作用粉碎物料。胶体磨：物料在高速旋转的转齿与定齿之间受到剪切、研磨作用并被有效地乳化与分散。气流粉碎机：利用高速气流使物料之间或与器璧之间产生强烈地碰撞、冲击与摩擦作用而粉碎，有扁平式、循环式、对喷式、靶式、流化床对喷式等。重载研磨机：圆盘形碾轮沿底部轨道运转，反复施加碾轧、剪切作用粉碎物料。侧壁研磨机：利用转轴带动圆柱形碾轮旋转对侧壁产生的挤压作用粉碎物料。筛分机：利用筛网进行分级，有水平筛、振动筛、共振筛、转筒筛等。重力沉降分级机：利用颗粒在流体中沉降末速之差进行分级。旋流器：在离心力作用下，较大颗粒被抛向器壁并旋转向下排出，较小颗粒旋转向上排出实现分级。离心式选粉机：利用颗粒在离心力场中运动轨迹的不同实现气固分离或粉体分级。转子式分级机：气固两相流通过高速转子的叶片间隙时大颗粒沿离心力方向被抛出，从而进行分级。打散分级机：物料经打散区被打散与分撒后进入分级区，大颗粒落入内锥体被收集，小颗粒落入外锥体被收集。批次改性机：利用搅拌机构实现高温室内物料的均匀混合与分散，并使表面改性剂在颗粒表面吸附、反应、包覆和包膜等。连续改性机：粉体物料与表面改性剂依次通过三个呈品字形排列、带有转子与定子的圆筒，使表面改性剂在颗粒表面吸附、反应、包覆和包膜等。冲击式颗粒整形机：利用叶片旋转产生的冲击作用将不规则颗粒变成近球形或球形颗粒。微纳米颗粒包覆机：利用转子高速旋转产生的冲击作用将纳米颗粒包覆在微米颗粒表面。电选机：利用不同颗粒在静电场作用下的电性能差异进行分离。磁选机：利用不同颗粒在磁场作用下的磁性能差异进行分离。摇床：利用不同颗粒的密度差异，在床面不对称往复运动及薄层斜面水流的共同作用下进行分离。浮选柱：利用不同颗粒表面润湿性的差异进行分离，是一种无机械搅拌充气式圆柱状浮选设备。浓缩机：利用颗粒在絮凝剂作用下的团聚沉降进行浓缩分离。离心机：利用转子高速旋转产生的离心力进行固液分离。圆盘真空过滤机：一组扇形结构圆盘在慢速旋转过程中，利用真空吸滤作用进行固液分离，过滤面在圆盘各扇形面上。转鼓真空过滤机：圆柱形转鼓在慢速旋转过程中，利用真空吸滤作用进行固液分离，过滤面在转鼓圆周上。带式真空过滤机：浆料均布在水平运动的滤带上，利用真空吸滤作用进行固液分离。压带式过滤机：物料被夹在两条滤带之间，利用榨辊加压过滤进行固液分离，亦称带式压榨过滤机。盘式加压过滤机：利用高压空气对密封仓内的圆盘式过滤板施加压力进行固液分离。板框压滤机：利用液压传动等方式对板框式或厢式滤板施加压力进行固液分离。
袋式除尘器：利用袋状或筒状过滤介质捕集气固两相流中的固体颗粒，进行气固分离。根据作业目的，也可称为集尘器、捕集器、过滤器等。回转反吹袋式除尘器：采用与气固两相流相反方向的洁净气流，清除被过滤介质捕集的物料。脉冲喷冲袋式除尘器：采用高压脉冲气流清除被过滤介质捕集的物料。机械振打袋式除尘器：利用机械装置使滤袋产生振动，清除被过滤介质捕集的物料。旋风除尘器：利用旋风筒的自由涡流使固体颗粒在离心力的作用下被分离。多管旋风除尘器：多个旋风筒并列设置，物料收集器独立的旋风除尘器。重力除尘器：气固两相流中的固体颗粒在重力作用下沉降，进行气固分离。挡板式除尘器：气固两相流在流动过程中撞击隔板，固体颗粒被截留，进行气固分离。静电除尘器：使气固两相流中的固体颗粒带电，并在电场作用下定向运动，进行气固分离。湿式除尘器：使气固两相流与液滴或液膜碰撞、接触，捕集固体颗粒，进行气固分离。文丘里收尘器：气固两相流经喉管形成高速湍流，与雾化的液滴碰撞，捕集固体颗粒，进行气固分离。

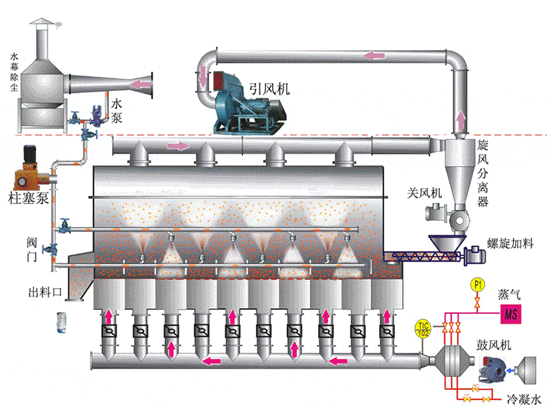

箱式干燥机：利用箱体内的热风，通过热质交换，降低物料中的水分或其他液体介质。流化床干燥机：利用从多孔板下部进入的气流，使颗粒处于流化状态，降低物料中的水分或其他液体介质。气流干燥机：利用垂直管内的高温气流，使湿物料分散浮游，进行瞬间干燥。红外线干燥机：利用红外线的热辐射特性，降低物料中的水分或其他液体介质。喷雾干燥机：利用回转圆盘、加压喷嘴等特殊装置使浆料雾化，快速蒸发水分或其他液体介质。带式干燥机：载有物料的网带在干燥室内前移，热介质穿过物料层，降低水分或其他液体介质。回转圆筒干燥机：湿物料和热风同向或相向送入内部安装有扬料板的倾斜回转圆筒内，物料被扬料板提升、抛落，并与热风反复接触，降低水分或其他液体介质。塔式干燥机：在重力作用下，物料从塔顶降落过程与顺流或逆流的热风接触而被干燥。圆盘式干燥机：垂直方向大、小圆盘交替排列，在回转横臂叶片的作用下，使盘上物料由内向外或由外向内移动，从上而下依次连续移送，并与热风接触而被干燥。

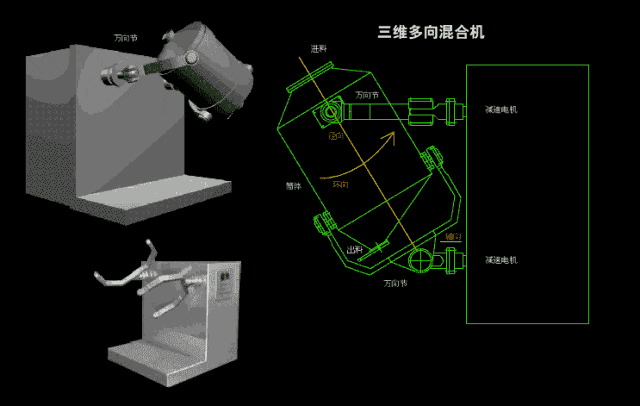

三维混合机：利用回转圆筒的纵向、横向交错运动，使物料在三维空间混合。锥式混合机：利用搅拌装置沿圆锥壁面旋转，使物料翻转、扩散进行混合。螺旋锥式混合机：利用螺旋搅拌装置的自转及其沿圆锥壁面的旋转，使物料翻转、扩散进行混合。双锥式混合机：两个圆锥形容器的底部间设置相同直径的圆筒，圆筒中心轴的垂直方向上具有回转轴，容器回转时，物料被反复合并、分割，进行混合。卧式搅拌混合机：利用水平圆筒内的搅拌机构实现物料混合。流化床混合机：利用从多孔板下部进入的气流，使颗粒处于流化状态，进行混合。自清洁式混合机：利用容器内双螺旋搅拌装置对物料进行搅拌混合，并利用端盖间气管上均布气嘴喷出的气流进行清洁。
对辊式混炼机：物料通过相向回转且具有相对速度的辊子间隙时，受到压缩、剪切、延展等作用，进行混炼捏合。碾式混炼机：碾轮对称安置于转动的碾盘上，液压机构控制其碾压作用，碾盘与碾轮间有搅拌机构，运转时物料受到碾压、剪切、摩擦作用，进行混炼捏合。单桨式混炼机：利用叶片搅拌机构回转时对物料施加的压缩、剪切、摩擦等作用，进行混炼捏合。对辊压缩造粒机：调整辊面的凹凸形状和间隙，利用相向回转辊子对物料施加压力，进行造粒。压缩造粒机：利用压缩作用对模具中的充填物料施加压力，进行造粒。挤出造粒机：利用螺旋或活塞的挤压作用使具有适当可塑性的物料从模孔或网孔中挤出，进行造粒。搅拌造粒机：利用搅拌机构对添加结合剂的粉体物料进行造粒。喷雾造粒机：熔融物、乳状液、浆体等通过喷嘴喷射雾化，进行造粒。流化床造粒机：将结合剂喷入流化床内，使液滴和颗粒接触，进行造粒。
压制成型机：利用压力机对模具内的粉体层多次冲击或连续施加静压，进热压成型机：高温和压力同时作用于粉体充填体，进行成型。等静压成型机：置于高压气体或高压液体中的密封弹性模具受到均匀压力并传递到内部物料，进行成型。注浆成型机：将浆体浇注到石膏模具或其他多孔模具中，进行成型。挤出成型机：利用螺旋或活塞的挤压作用推进可塑性物料通过机嘴，进行成型。注射成型机：将粉体和可塑性材料加热混合后，利用螺旋或活塞推动作用使物料流入模具，进行成型。隧道窑：用输送装置将物料送入隧道，在运行过程中进行加热煅烧。直热式回转窑：火焰从微倾圆筒头部喷入，物料从尾部送入并在圆筒回转过程中翻滚向前运动，进行加热煅烧。外热式回转窑：利用外部加热装置进行加热煅烧的回转窑。悬浮预热器窑：利用多级旋风筒悬浮预热后，再进入回转窑进行加热煅烧。固定床焙烧窑炉：整个料层处于固定状态，进行加热煅烧。流化床焙烧窑炉：整个料层处于沸腾状态，进行加热煅烧。筒式冷却机：热物料从微倾回转圆筒高端进入，借助扬料板与逆流或并流的空气充分接触，降低物料温度。振动流化床冷却机：热物料在流化床内受气流和振动作用上下翻动，并保持均匀定向移动的流化状态，与空气进行热交换，降低物料温度。篦式冷却机：篦床上部的物料与从篦床下部进入的空气进行热交换，降低物料温度。粉体包装机：经过套袋、加料、卸袋、扎口、缝包，完成粉体物料的定量包装。料仓：用于存放粉体物料，按结构形式有圆柱仓、棱柱仓、锥形仓之分，按用途有储存仓(silo)、缓冲仓(bin)与供料仓(hopper)之分。固定床反应器：用于液态单相、气液、液固、气液固等体系发生化学反应。流化床反应器：利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮状态并发生化学反应。列管式反应器：由许多细小的反应管组成，能避免反应器内传热速度过小、温度不均匀、发生副反应或引起催化剂劣质化等。空气压缩机：利用一对相互平行啮合的阴阳转子(或称螺杆)在气缸内转动，使空气不断地产生周期性的容积变化，实现吸气、压缩和排气。泵（非容积泵）：流体随叶轮旋转不断被抽吸进入扩散室，速度变慢压力增加，然后再连续地从排出管流出。
在线激光粒度仪：采用激光粒度仪实时检测物料的粒度组成。资料来源：《通用粉体加工设备图形标记》 （GB/T 29527-2013）
