气流磨是利用高速气流（300-500m/s）或过热蒸汽的动能使颗粒相互冲击、碰撞实现超细粉碎的设备。

MQP圆盘式气流粉碎机

来源：青岛优明科

01

 气流磨分类与工作原理

（1）扁平式气流磨

结构：由粉碎室、气流分配室、捕集器组成，高压气流经拉瓦尔喷嘴加速后带动物料循环运动，颗粒间及颗粒与靶板碰撞粉碎。

特点：适用于中等硬度物料，产品粒度分布窄，但能耗较高，常用于陶瓷原料（如氧化铝）的超细加工。

（2）流化床式气流磨

结构：底部或侧壁设喷嘴，物料在气流中呈流态化，通过多股高速气流交汇碰撞粉碎，顶部设分级轮分离粗细颗粒。

特点：能量利用率高，可处理高硬度物料（莫氏硬度9级），常用于碳化钨、碳化硅等粉体的制备。

（3）循环管式气流磨

结构：跑道形粉碎腔，喷嘴布置在底部，物料在高速气流带动下沿管道循环运动，通过惯性分级器分离粗细颗粒。

特点：适合脆性物料，如碳酸钙、滑石粉，产品粒度均匀，但设备体积较大。

（4）对喷式气流磨

结构：两股高速气流裹挟物料相向冲击，避免颗粒与设备内壁接触，减少污染。

特点：适用于高纯度要求的物料，如医药、食品添加剂，但处理量较低。

（5）靶式气流磨

结构：高速气流夹带物料撞击固定靶板，通过冲击粉碎。

特点：适合粗颗粒预处理，但粒度分布较宽，靶板易磨损。

02

粉体领域的应用

（1）稀有金属加工

金属铍粉：气流磨可将金属铍粉碎至3-74μm，粒度均匀且纯度高，用于航天、核工业等领域。

磁性材料：流化床气流磨用于Nd-Fe-B永磁体生产，通过优化喷嘴压力和分级轮转速，可控制颗粒粒度分布（D50=3.794μm），提高磁体性能。

（2）新能源金属粉体

锂电池材料领域，气流磨在正极材料(如三元材料、碳酸锂)和隔膜涂层(高纯氧化铝)生产中不可替代。青岛优明科的千余套生产线通过优化喷嘴结构，使碳酸锂粉体D50稳定在2-5μm，满足电池级材料要求。2025年发布的蒸汽气流磨更实现纳米级氧化铝(D97=4-5μm)的连续生产，纯度达99.999%(5N)，推动新能源材料国产化进程。

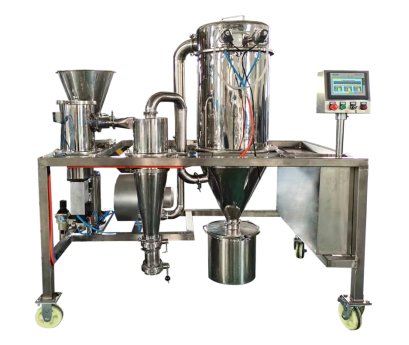

碳酸锂气流粉碎机

来源：青岛优明科

在钼粉制备中，微型流化床对撞式气流磨可使松装密度从2.1g/cm³提升至3.8g/cm³，同时消除团聚体，使费氏粒度可在0.5-3μm范围内精确调控。这种高性能粉体广泛应用于电子元件和高温合金领域，附加值提升50%以上。

（3）陶瓷与填料

高岭土、碳酸钙：扁平式气流磨生产超细粉体（D50=2-5μm），用于陶瓷釉料、塑料填料，提升产品白度和分散性。

硅灰石：通过调整分级机转速（12000r/min）和气流压力（0.4MPa），可制备长径比达13的针状粉体，用于增强塑料和涂料。

（4）新能源与环保

碳纳米管：圆盘式气流磨实现碳纳米管的超微粉碎和解聚，提高其在导电浆料中的分散性，用于锂电池电极材料。

大宗固废处理：蒸汽动能磨利用过热蒸汽（230-360℃）处理钢渣、粉煤灰，实现资源化利用，产品粒度可达D50=0.5-10μm。

（5）高硬度矿物

碳化硅、刚玉：流化床气流磨在高压（0.6-0.7MPa）下粉碎，产品纯度高，用于磨料和耐火材料。

石墨烯：新型对撞式气流磨通过内外喷嘴设计，缩短颗粒碰撞距离，提高粉碎效率，产品粒度达亚微米级。

03

设备研究进展与技术创新

（1）结构优化与节能技术

过热蒸汽应用：蒸汽动能磨以过热蒸汽为介质，能量利用率提高30%，运行成本降低20%，适用于热敏性物料（如食品、医药）。

智能控制：基于LSTM网络和粒子群算法的流化床气流粉碎机，实时优化分级轮转速和气流参数，实现“单位能耗有效产量”最大化，能耗降低15%。

（2）数值模拟与工艺优化

三维FDEM模拟：大连理工大学通过耦合有限元和离散元方法，分析流化床气流磨内颗粒流动特性，优化喷嘴喉部直径（11.2mm优于12.0mm）和进料口位置，提高粉碎效率10%。

CFD-DPM模型：研究气固两相流场，揭示颗粒加速、碰撞行为，为设备设计提供理论依据。

（3）材料与应用扩展

纳米材料制备：圆盘式气流磨用于碳纳米管解聚，产品分散性显著提升；过热蒸汽气流磨实现石墨烯的干法纳米粉碎，避免湿法污染。

固废资源化：蒸汽动能磨处理钢渣、矿渣，生产高附加值微粉，替代天然矿物填料，推动绿色制造。

（4）智能化与绿色化

物联网（IoT）监控：远程实时调整设备参数，预测故障，减少停机时间。

低排放设计：全密闭负压系统、陶瓷内衬和脉冲除尘技术，粉尘排放低于15mg/m^{3，符合环保要求。}

04

挑战与未来方向

能耗与效率平衡：尽管过热蒸汽和智能控制技术降低了能耗，但气流磨整体能量利用率仍不足20%，需进一步优化流场设计和分级效率。

纳米材料规模化：纳米粉体易团聚，需开发高效分散技术（如超声辅助气流磨）和表面改性工艺。

复杂物料适应性：针对高粘性、高湿度物料（如生物质），需改进进料系统和防堵塞设计。

智能化深度融合：结合AI算法和工业大数据，实现全流程自主优化，推动“无人化工厂”建设。

结语

在超细粉碎“硬碰硬”的时代，气流磨的“以柔克刚”成功突破了纳米次元的限制。
