精细加工利器:流化床气流粉碎机
时间:2024-09-10


气流粉碎机又称为气流磨或者流能磨,是利用高速气流或过热蒸汽使物料之间相互碰撞、磨檫、剪切进而使物料粉碎,可将粉体粉碎到微米甚至纳米级颗粒的技术,在很多领域的生产发展上都发挥着极其重要的作用。


自1934年美国Fluid Energy公司研制了世界上第一台气流粉碎机以来,其结构形式得到了不断地更新和发展。目前根据结构或者工作方式的不同可将气流粉碎机划分为扁平式、对喷式、靶式、循环管式、流化床式气流粉碎机。其中流化床气流粉碎机是一种较新的气流粉碎设备。




流化床气流粉碎机的工作原理


流化床气流粉碎机的工作原理是:气流通过一组喷嘴(数量>2个)在磨内形成对喷射流场,物料呈流态化。气流磨内的物料在喷嘴射流的交汇点处颗粒之间会发生强烈的碰撞、摩擦冲击,进而被粉碎。被粉碎后的粉体在负压的作用下通过分级机,符合需求的产品由旋风分离器及除尘器搜集,而不符合要求的较粗颗粒则受重力影响又返回到粉碎区粉碎。

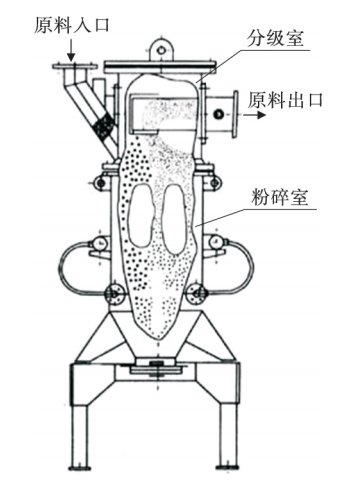

流化床式气流磨结构示意



流化床气流粉碎机的特点


流化床式气流磨集合了多喷管技术、流化床技术和涡轮分级技术,实现了流场多元化和颗粒流态化。在粉碎过程中使用流化现象能够显著提高气流粉碎的效率,这是这种类型粉碎机的显著优点。

流化床式气流粉碎机中气流和物料分为不同的路进入到粉碎室内,这样可以很大程度降低管路的磨损。在粉碎室,物料之间的对撞不仅加大了颗粒之间的相互碰撞、摩擦,还很好地减小了颗粒冲撞粉碎腔体对腔体造成的磨损。粉碎后合格的粉体可以及时地分离,降低了物料的过粉碎,所以能量的利用率也就提高了。

此外,在生产过程中粉碎与分级可以在一个设备上进行,且很容易通过自动化控制,提高气流粉碎整体的效率。



流化床气流粉碎机的应用


用流化床气流粉碎机对物料进行粉碎得到的产品细度均匀,粉体粒度分布较窄、纯度高、颗粒的表面光滑,形状规则,分散性好。粉碎过程中物料受到的污染少,甚至可以做到无污染及无菌的环境,所以可以应用到食品、药品等不允许被外物污染的领域的超细粉碎。

流化床气流粉碎机在粉碎过程中不会释放大量的热,所以相比其他粉碎设备,更适合用来粉碎低熔点或热敏性的物料。

目前,流化床气流粉碎机已广泛用于陶瓷、化工原料、耐火材料、电池材料、制药等行业的物料超细粉碎、打散及整形。




流化床气流粉碎机的发展


2016年,工信部公告批准587项行业标准,其中《机械冲击式超微粉碎设备试验方法》、《流化床气流粉碎机》两项有关粉碎机行业的标准上榜,并于当年的9月1日实施。意味着我国超微粉碎设备行业无标准的历史结束,拉开了行业标准化、规范化发展的序幕。

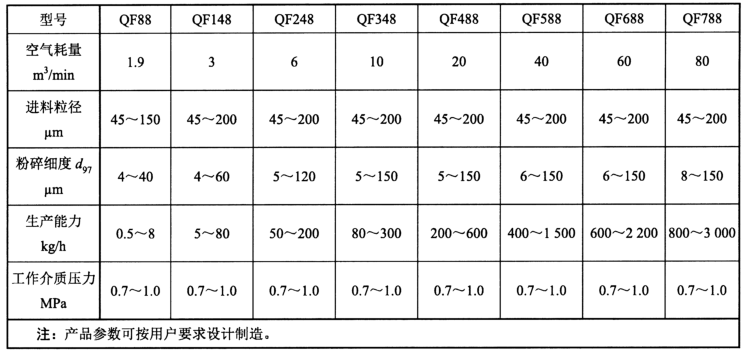

流化床气流粉碎机产品基本性能参数(JB/T12838-2016)

近年来,为满足更高要求,众多企业不断创新流化床气流粉碎机。

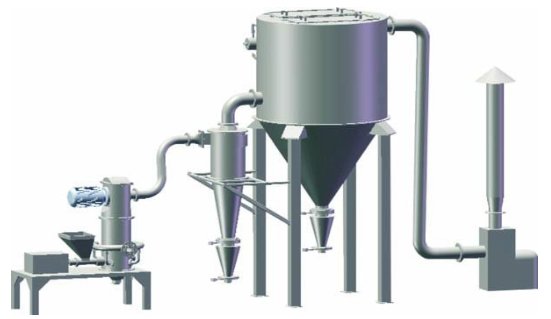

密友电子级材料专用流化床气流粉碎机

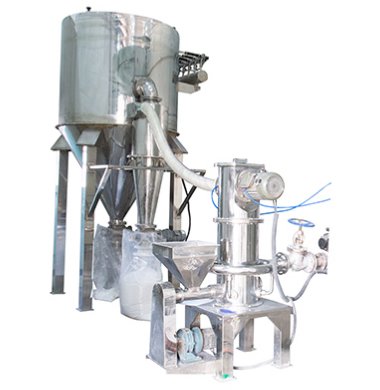

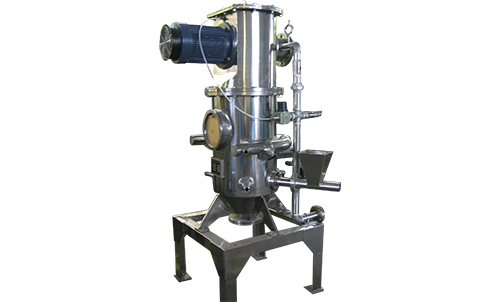

东贵精密流化床式气流粉碎机

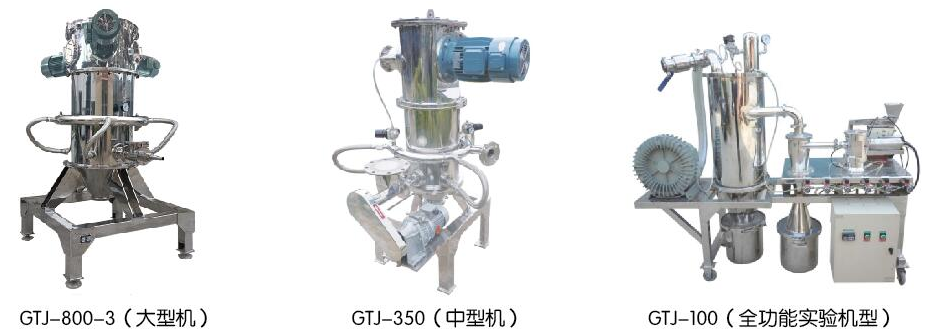

宜兴精新GTJ系列·全陶瓷无污染流化床气流粉碎机

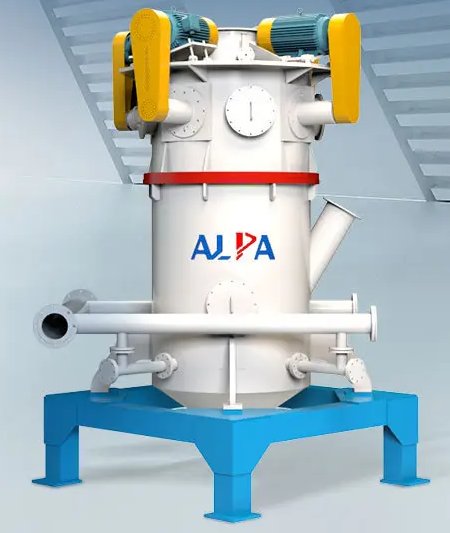

埃尔派流化床式气流磨


昆山强迪流化床气流粉碎机

沈飞QLM系列流化床气流粉碎机

随着技术的不断革新,流化床气流粉碎机粒度分布窄、粉碎效率高、能耗低、产品污染小、配件磨损小等优点越发突出,而且可实现不同应用场合设备的定制化,应用前景越发广阔。

文章来源:粉体网
